Avec la VariSharp, il est possible d'affûter des lames que vous utilisez aujourd'hui, pendant que vous concevez celles que vous utiliserez demain.

Armstrong présente l'affûteuse de lame ruban CNC VariSharp


L'affûteuse de lame ruban CNC VariSharp a un système CNC deux axes pour affûter virtuellement tous les profils de dent de lame ruban utilisés dans les scieries à l'heure actuelle. Commande par écran digital, ordinateur Pentium industriel, et moteur servo brushless remplacent le système d'origine à deux cames. Avec la VariSharp, il est possible d'affûter les lames que vous utilisez aujourd'hui, pendant que vous concevez celles que vous utiliserez demain.


Les paramètres d'affûtage, y compris la face, la profondeur de denture et le nombre de tour d'affûtage peuvent être contrôlés par les entrées de l'affûteur sur l'écran digital ou manuellement comme sur une affûteuse n° 4 standard. La vitesse de rotation de la meule et d'avance (dents/mn) est aussi contrôlée par l'écran digital. Un moteur de meule de 2 CV et une poulie à fréquence variable apportent des conditions optimum d'affûtage.



SMAB sarl
BP 423 74944 Annecy-Le-Vieux Cedex FRANCE
Tél 04 50 64 07 46 Fax 04 50 64 06 85
E-mail SMAB@wanadoo.fr www.armstrongblue.com

Produits Simonds International
Réseau de distribution dans l”Est du Canada
Tel. :(800) 387-7681 Tlc. (450) 378-5859
Email: nlafamme@simondsint.com  www.formin.qc.ca

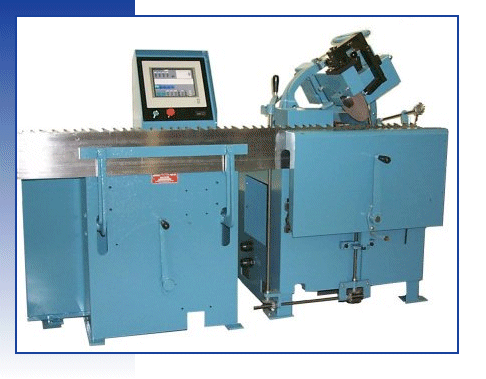

Affûteuse de lame ruban Armstrong VariSharp CNC

Caractéristiques
  • Ordinateur PC Pentium 233 MMX
  • Système servo brushless pour une durée de fonctionnement et un contrôle de l'affûtage précis
  • Ecran digital pour une utilisation facile et correction de l'affûteuse comme le nombre de dents affûté par minute, et une image du profil de la dent.
  • Une bibliothèque intégrée de denture Armstrong avec plus de 300 formes de denture pas et profondeur variable, pas variable et standard
  • De nouvelles formes de denture ou à pas et profondeur variable peuvent être dessinées ou modifiées sur l'écran et sauvegardées dans la bibliothèque.
  • Possibilité d'exportation DXF (Drawing Interchange File): L'opérateur peut charger les paramètres de la dent, sur une disquette que les fabricants de lame peuvent utiliser pour réaliser la forme de dent exacte que l'opérateur a dessinée sur la console.
  • Moteur de la meule 2 CV avec contrôle de la vitesse de la meule par l'écran digital.
  • Alimentation constante du PC pour minimiser lerisque d'interruptions de la machine ;
  • Contrôle complet de la vitesse de la machine. L'opérateur peut changer le nombre de dents affûtées par minute. Sur une lame fraîchement stellitée, il est possible d'affûter lentement le devant et le sommet de chaque pastille Cobalt Chromium Alloy tout en passant rapidement sur le reste de la denture sur le premier affûtage.
  • Possibilité d'affûter des lames à pas constant ou des modules répétés de denture avec pas ou profondeur variable, avec jusqu'à 10dents par module.
  • Le pied poussoir pneumatique et la mâchoire de serrage pneumatique StrongArm II synchronisés précisément par l'ordinateur.
  • Des instructions pas à pas sont disponibles à la demande par l'écran de contrôle pour faciliter la formation de nouveaux utilisateurs. Un manuel de fonctionnement détaillé couvrant l'installation et le fonctionnement de la machine est fourni.
  • Pas de denture de 32 à 76 mm.



La bibliothèque intégrée de denture Armstrong comprend plus de 300 formes de denture pas et profondeur variable (VPD), pas variable (VP), et standard disponibles sur l'écran. Les utilisateurs peuvent visualiser, modifier et enregistrer une denture simple, ou une forme VP/VPD avec jusqu'à diz dents dans le module. La bibliothèque de denture peut contenir un nombre illimité de formes de dent. Lors de commande de lame, la forme peut être fournie au fabricant de lame pour réaliser la forme exacte de la dent.



Les caractéristiques de la VariSharp sont les mêmes que celles d'une affûteuse ruban Armstrong N° 4. Toutes les options de l'affûteuse n° 4 sont disponibles pour la VariSharp. Le doigt poussoir Side-Winder, la mâchoire Strongarm et le système de dressage de meule Shape-Up sont nécessaires.
